FFC・フラットケーブル
FFC・Flat cable
特徴・用途
- 優れた耐熱性（例: ～125℃）と柔軟性を兼ね備えており、過酷な環境でも信頼性を発揮します。
- 車載機器、高温環境下での産業機械や設備への使用に最適です。
- 耐久性と使いやすさを兼ね備えたこのFFCは、あらゆるプロジェクトにおいて信頼できる選択肢となります。

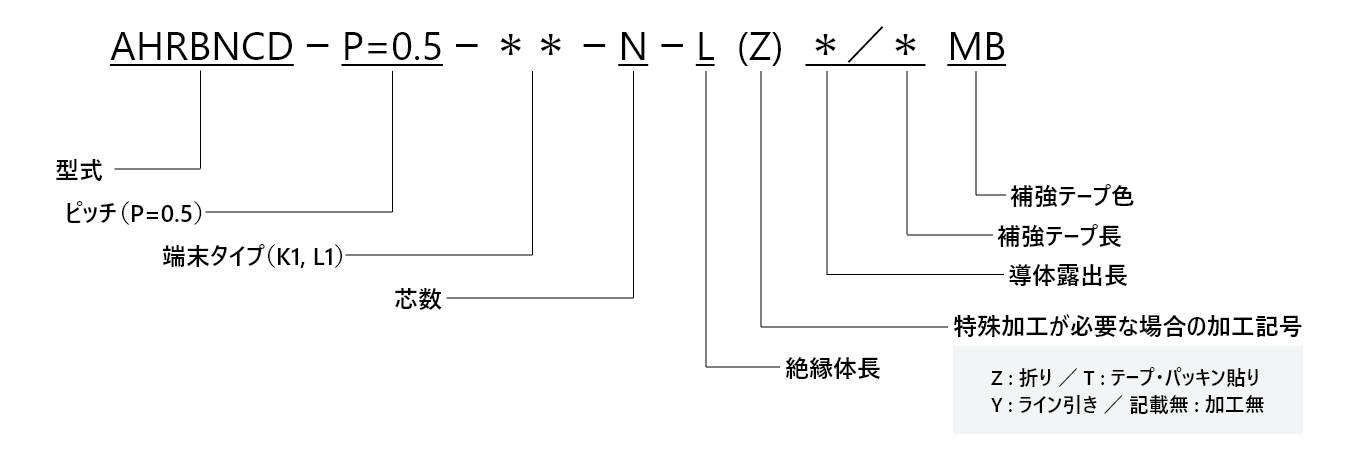

品名・名称
構造

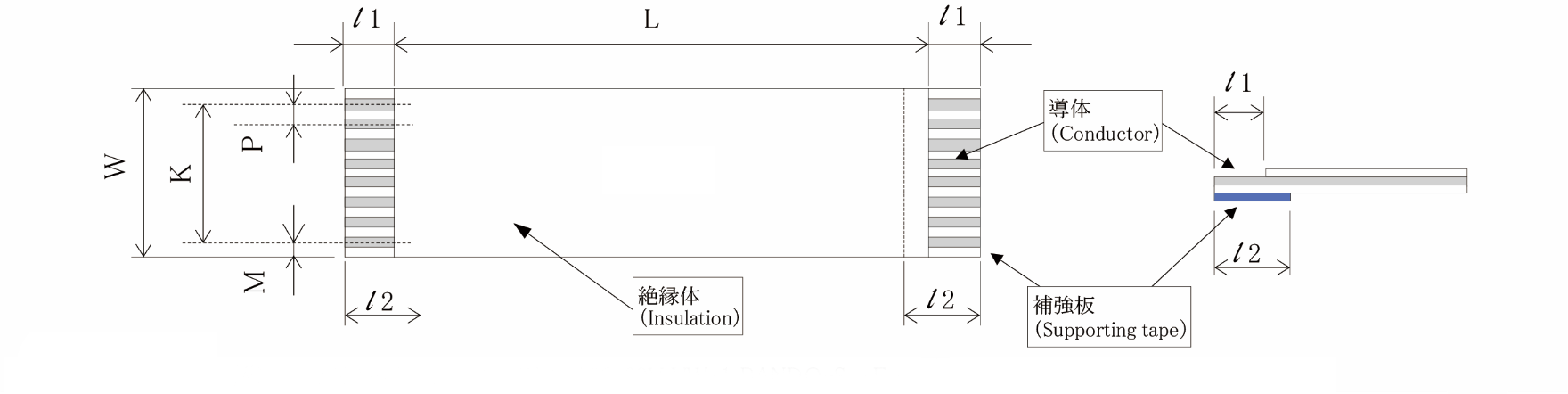

単位(Unit):mm
| 項目 | 構造 | ||||||
| 導体厚 | 35μm | ||||||
| ピッチ（P） | 0.5 | ||||||
| 導体 | 材質 | 金メッキ軟銅箔 メッキ厚：Au･･･0.05μm以上（下地Ni･･･0.5μm以上）端末のみ | |||||
| 厚さ×幅 | 0.035×0.32 | ||||||
| 絶縁体 | 絶縁層 | ポリエステルフィルム | |||||
| 接着層 | 難燃ポリエステル系（色：白） | ||||||
| 補強板 | 材質 | ポリエステルフィルム（色：濃紺） | |||||
| マージン幅（Ｍ） | 0.5 | ||||||
| トータルピッチ（K） | (N-1)×Pitch | ||||||
| 仕上り幅（W） | (N+1)×Pitch | ||||||
| 端末部厚（t） | 0.30±0.05 | ||||||
| 絶縁体長（L） | 30以上（※1） | ||||||
| 導体露出長l（I1） | 4 | ||||||
| 補強板長（I2） | 6 | ||||||
スクロール
※1
K1 TYPE：Max 1000mm
L1 TYPE：Max 500mm
特性
| 使用温度 | 電圧（V） | 60（相当） |
| 温度（℃） | 125 | |
| 導体抵抗 | P＝0.5mm （0.035×0.32mm） |
2000Ω/km以下 |
| 絶縁抵抗 | D.C.500V | 1000MΩ-m以上 |
| 耐電圧 | 隣接導体間 | A.C.500V×1min 異常なし |
| 定格電流 | - | 0.1A（1pin） |
| 耐熱性 | 125℃×1000h | 絶縁抵抗・耐電圧異常なし |
| 耐低温性 | -40℃×1000h | 〃 |
| ヒートサイクル | -40℃⇔125℃ 1000サイクル |
〃 |
| 耐湿性 | 85℃,90～95％RH ×1000h |
〃 |
| 難燃性 | UL758 | VW-1 合格（相当） |
スクロール
| 端末タイプ | ||
| K1 TYPE | L1 TYPE | |
|
|
|
| 同一面に補強板 | 裏表互い違いに補強板 | |
端末タイプ

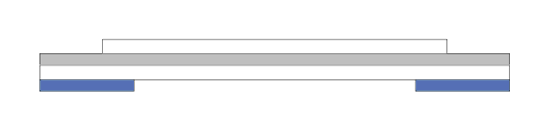

K1 TYPE
同一面に補強板

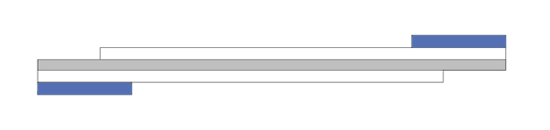

L1 TYPE
裏表互い違いに補強板
